Görgős láncok

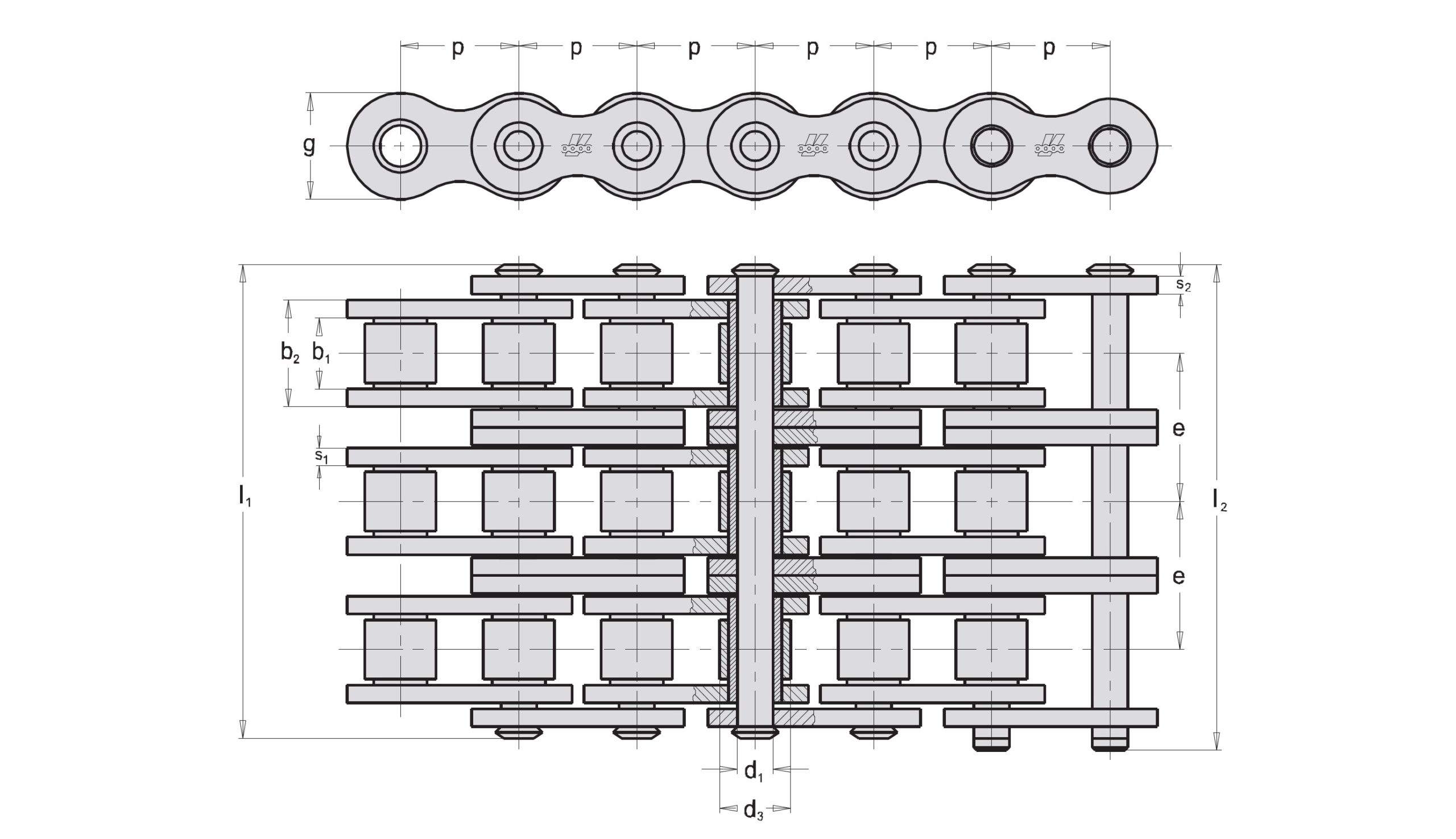

Háromsoros amerikai szabványú görgős láncok (DIN8188)
| ISO St. | ANSI | p mm | b1 mm - min. | b2 mm - max. | d1 mm h9 | d3 mm h10 | l1 mm | l2 mm | g mm | s1 mm | s2 mm | e mm | f mm2 | FB kN min | FA kN | Q kg/m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 08A-3 | 40-3 | 12,700 | 7,85 | 11,15 | 3,96 | 7,95 | 46,7 | 50,6 | 12,0 | 1,6 | 1,6 | 14,38 | 132 | 42,3 | 6,04 | 1,8 |
| 10A-3 | 50-3 | 15,875 | 9,40 | 13,80 | 5,08 | 10,16 | 57,9 | 62,0 | 15,0 | 2,0 | 2,0 | 18,11 | 210 | 66,6 | 9,51 | 2,9 |
| 12A-3 | 60-3 | 19,050 | 12,57 | 17,70 | 5,94 | 11,91 | 72,6 | 77,2 | 18,0 | 2,4 | 2,4 | 22,78 | 315 | 95,4 | 13,63 | 4,3 |
| 16A-3 | 80-3 | 25,400 | 15,75 | 22,50 | 7,92 | 15,88 | 91,7 | 97,1 | 24,1 | 3,0 | 3,0 | 29,29 | 535 | 170,0 | 24,28 | 7,5 |
| 20A-3 | 100-3 | 31,750 | 18,90 | 27,40 | 9,53 | 19,05 | 112,2 | 117,2 | 29,4 | 4,0 | 4,0 | 35,76 | 783 | 265,5 | 37,93 | 11,9 |
| 24A-3 | 120-3 | 38,100 | 25,22 | 35,30 | 11,10 | 22,23 | 141,0 | 146,4 | 35,0 | 5,0 | 5,0 | 45,44 | 1176 | 381,0 | 54,43 | 17,6 |
| 28A-3 | 140-3 | 44,450 | 25,22 | 37,00 | 12,70 | 25,40 | 151,8 | 157,0 | 41,0 | 5,5 | 5,5 | 48,87 | 1410 | 517,2 | 73,88 | 20,7 |
| 32A-3 | 160-3 | 50,800 | 31,55 | 45,00 | 14,27 | 28,58 | 182,0 | 186,7 | 47,0 | 6,5 | 6,5 | 58,55 | 1926 | 680,4 | 97,20 | 29,7 |
| 40A-3 | 200-3 | 63,500 | 37,85 | 54,70 | 19,84 | 39,68 | 222,7 | 228,5 | 59,0 | 8,0 | 8,0 | 71,55 | 3256 | 1061,4 | 151,63 | 43,3 |
| 48A-3 | 240-3 | 76,200 | 47,35 | 67,50 | 23,80 | 47,63 | 271,0 | 278,8 | 70,0 | 9,5 | 9,5 | 87,83 | 4820 | 1530,9 | 218,70 | 66,0 |
