Görgős láncok

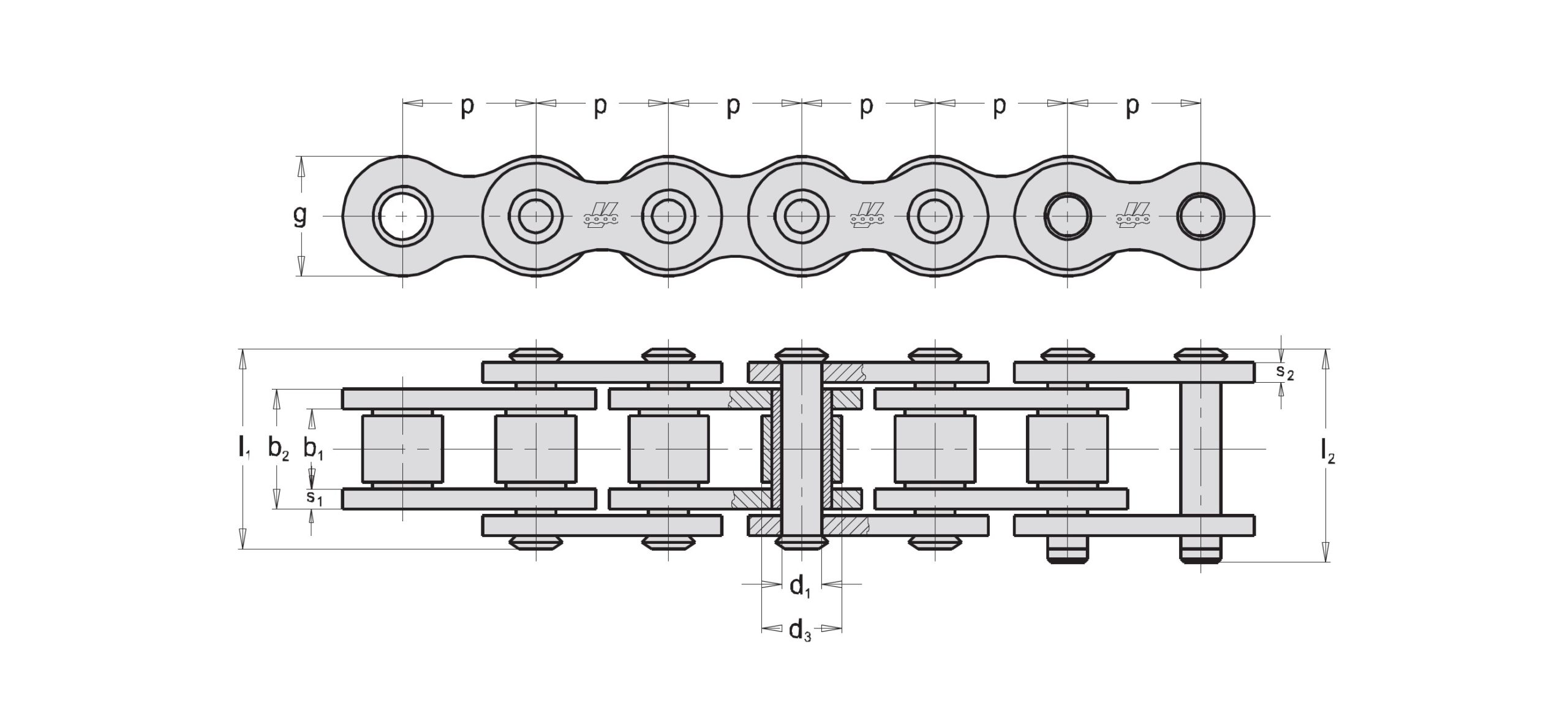

Egysoros amerikai szabványú görgős láncok (DIN8188)
| ISO St. | ANSI | p mm | b1 mm - min. | b2 mm - max. | d1 mm h9 | d3 mm h10 | l1 mm | l2 mm | g mm | s1 mm | s2 mm | f mm2 | FB kN min | FA kN | Q kg/m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 08A-1 | 40-1 | 12,700 | 7,85 | 11,15 | 3,96 | 7,95 | 17,8 | 21,7 | 12,0 | 1,6 | 1,6 | 44 | 14,1 | 2,01 | 0,6 |
| 10A-1 | 50-1 | 15,875 | 9,40 | 13,80 | 5,08 | 10,16 | 21,8 | 25,9 | 15,0 | 2,0 | 2,0 | 70 | 22,2 | 3,17 | 1,0 |
| 12A-1 | 60-1 | 19,050 | 12,57 | 17,70 | 5,94 | 11,91 | 26,9 | 31,5 | 18,0 | 2,4 | 2,4 | 105 | 31,8 | 4,54 | 1,5 |
| 16A-1 | 80-1 | 25,400 | 15,75 | 22,50 | 7,92 | 15,88 | 33,0 | 38,9 | 24,1 | 3,0 | 3,0 | 178 | 57,0 | 8,14 | 2,6 |
| 20A-1 | 100-1 | 31,750 | 18,90 | 27,40 | 9,53 | 19,05 | 40,5 | 45,2 | 29,4 | 4,0 | 4,0 | 261 | 88,5 | 12,64 | 4,0 |
| 24A-1 | 120-1 | 38,100 | 25,22 | 35,30 | 11,10 | 22,23 | 50,8 | 55,5 | 35,0 | 5,0 | 5,0 | 392 | 127,0 | 18,14 | 6,0 |
| 28A-1 | 140-1 | 44,450 | 25,22 | 37,00 | 12,70 | 25,40 | 54,7 | 59,3 | 41,0 | 5,5 | 5,5 | 470 | 172,4 | 24,63 | 7,0 |
| 32A-1 | 160-1 | 50,800 | 31,55 | 45,00 | 14,27 | 28,58 | 65,5 | 69,6 | 47,0 | 6,5 | 6,5 | 642 | 226,8 | 32,40 | 10,0 |
| 40A-1 | 200-1 | 63,500 | 37,85 | 54,70 | 19,84 | 39,68 | 79,6 | 85,4 | 59,0 | 8,0 | 8,0 | 1085 | 353,8 | 50,54 | 16,6 |
| 48A-1 | 240-1 | 76,200 | 47,35 | 67,50 | 23,80 | 47,63 | 95,5 | 103,1 | 70,0 | 9,5 | 9,5 | 1607 | 510,3 | 72,90 | 22,6 |
