Emelő láncok (Flyer)

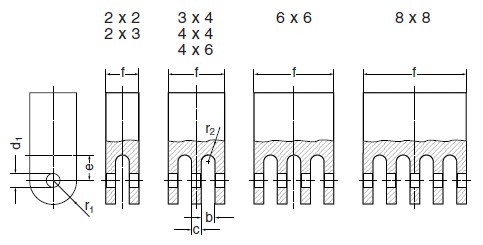

Csapok
| l min | L max | d max | d2 | f max | b min | c max | d1 D10 | e min | r1 max | r2 max |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BL 422/AL 522 | 709-305-22 | 10,80 | 17,00 | 5,08 | 1,60 | 10,70 | 4,20 | ---- | 5,10 | 9,00 | 6,50 | 2,00 |
| BL 423 | 709-305-23 | 12,70 | 18,90 | 12,60 | 6,40 | ---- | 3,00 | |||||
| BL 434 | 709-305-34 | 17,00 | 23,20 | 16,90 | 4,20 | 2,00 | 2,00 | |||||
| BL 444/AL 544 | 709-305-44 | 19,00 | 25,20 | 18,90 | 4,20 | 4,00 | 2,00 | |||||
| BL 446 | 709-305-46 | 23,00 | 29,20 | 22,90 | 6,40 | 4,00 | 3,00 | |||||
| BL 466/AL 566 | 709-305-66 | 27,00 | 33,30 | 26,90 | 4,20 | 4,00 | 2,00 | |||||
| BL 488/AL 588 | 709-305-88 | 35,50 | 41,80 | 35,40 | 4,20 | 4,00 | 2,00 | |||||
| BL 522 | 709-355-22 | 12,80 | 19,40 | 5,94 | 2,00 | 12,70 | 5,00 | ---- | 6,00 | 11,00 | 8,00 | 2,00 |
| BL 523 | 709-355-23 | 15,00 | 21,60 | 14,90 | 7,50 | ---- | 3,00 | |||||
| BL 534 | 709-355-34 | 20,00 | 26,60 | 19,90 | 5,00 | 2,40 | 2,00 | |||||
| BL 544/AL 644 | 709-355-44 | 22,50 | 29,10 | 22,40 | 5,00 | 4,80 | 2,00 | |||||
| BL 546 | 709-355-46 | 27,00 | 33,70 | 26,90 | 7,50 | 4,80 | 3,00 | |||||
| BL 566/AL 666 | 709-355-66 | 32,00 | 38,70 | 31,90 | 5,00 | 4,80 | 2,00 | |||||
| BL 588/AL 688 | 709-355-88 | 42,50 | 49,30 | 42,40 | 5,00 | 4,80 | 2,00 | |||||
| BL 623 | 709-307-23 | 20,00 | 30,70 | 7,92 | 3,20 | 19,90 | 10,30 | ---- | 8,00 | 14,00 | 9,50 | 5,00 |
| BL 634 | 709-307-34 | 27,00 | 37,70 | 26,90 | 6,80 | 3,20 | 3,00 | |||||
| BL 644/AL 844 | 709-307-44 | 30,00 | 40,70 | 29,90 | 6,80 | 6,40 | 3,00 | |||||
| BL 646 | 709-307-46 | 37,00 | 47,70 | 36,90 | 10,30 | 6,40 | 5,00 | |||||
| BL 666/AL 866 | 709-307-66 | 43,00 | 53,70 | 42,90 | 6,80 | 6,40 | 3,00 | |||||
| BL 688/AL 888 | 709-307-88 | 56,50 | 67,20 | 56,40 | 6,80 | 6,40 | 3,00 | |||||
| BL 823 | 709-309-23 | 25,00 | 35,70 | 9,53 | 3,20 | 24,90 | 12,80 | ---- | 9,60 | 18,00 | 12,50 | 6,00 |
| BL 834 | 709-309-34 | 33,00 | 43,70 | 32,90 | 8,50 | 4,00 | 4,00 | |||||
| BL 844/AL 1044 | 709-309-44 | 37,00 | 47,70 | 36,90 | 8,50 | 8,00 | 4,00 | |||||
| BL 846 | 709-309-46 | 46,00 | 56,70 | 45,90 | 12,80 | 8,00 | 6,00 | |||||
| BL 866/AL 1066 | 709-309-66 | 53,00 | 63,70 | 52,90 | 8,50 | 8,00 | 4,00 | |||||
| BL 888/AL 1088 | 709-309-88 | 69,50 | 80,30 | 69,40 | 8,50 | 8,00 | 4,00 | |||||
| BL 1023 | 709-311-23 | 30,00 | 42,40 | 11,10 | 4,00 | 29,80 | 15,10 | ---- | 11,20 | 22,00 | 15,00 | 7,00 |
| BL 1034 | 709-311-34 | 39,20 | 51,60 | 39,00 | 10,00 | 4,70 | 5,00 | |||||
| BL 1044/AL 1244 | 709-311-44 | 44,20 | 56,60 | 44,00 | 10,00 | 9,40 | 5,00 | |||||
| BL 1046 | 709-311-46 | 54,20 | 66,60 | 54,00 | 15,10 | 9,40 | 7,00 | |||||
| BL 1066/AL 1266 | 709-311-66 | 63,20 | 75,60 | 63,00 | 10,00 | 9,40 | 5,00 | |||||
| BL 1088/AL 1288 | 709-311-88 | 79,90 | 92,40 | 79,70 | 10,00 | 9,40 | 5,00 | |||||
| BL 1223 | 709-312-23 | 34,50 | 46,90 | 12,70 | 4,00 | 34,30 | 17,70 | ---- | 12,80 | 26,00 | 19,00 | 8,00 |
| BL 1234 | 709-312-34 | 46,20 | 58,60 | 46,00 | 11,80 | 5,50 | 5,00 | |||||
| BL 1244/AL 1444 | 709-312-44 | 50,00 | 64,40 | 49,00 | 11,80 | 11,00 | 5,00 | |||||
| BL 1246 | 709-312-46 | 63,50 | 76,00 | 63,30 | 17,70 | 11,00 | 8,00 | |||||
| BL 1266/AL 1466 | 709-312-66 | 75,30 | 87,80 | 75,10 | 11,80 | 11,00 | 5,00 | |||||
| BL 1288/AL 1488 | 709-312-88 | 98,60 | 111,10 | 98,40 | 11,80 | 11,00 | 5,00 | |||||
| BL 1423 | 709-314-23 | 38,70 | 51,10 | 14,27 | 4,00 | 38,50 | 20,10 | ---- | 14,30 | 31,00 | 22,00 | 10,00 |
| BL 1434 | 709-314-34 | 52,20 | 64,60 | 52,00 | 13,40 | 6,30 | 6,00 | |||||
| BL 1444 | 709-314-44 | 58,60 | 71,10 | 58,40 | 13,40 | 12,60 | 10,00 | |||||
| BL 1446 | 709-314-46 | 71,70 | 84,20 | 71,50 | 20,10 | 12,60 | 10,00 | |||||
| BL 1466 | 709-314-66 | 85,10 | 97,70 | 84,90 | 13,40 | 12,60 | 10,00 | |||||
| BL 1623 | 709-317-23 | 43,10 | 60,60 | 17,46 | 5,00 | 42,80 | 22,50 | ---- | 17,50 | 34,00 | 25,00 | 10,00 |
| BL 1634 | 709-317-34 | 58,00 | 75,50 | 57,70 | 15,00 | 7,10 | 7,00 | |||||
| BL 1644 | 709-317-44 | 65,70 | 82,90 | 65,40 | 15,00 | 14,20 | 7,00 | |||||
| BL 1646 | 709-317-46 | 79,90 | 97,40 | 79,60 | 22,50 | 14,20 | 10,00 | |||||
| BL 1666 | 709-317-66 | 94,60 | 112,20 | 94,30 | 15,00 | 14,20 | 7,00 | |||||
| BL 1688 | 709-317-88 | 124,00 | 141,60 | 123,70 | 15,00 | 14,20 | 7,00 |
